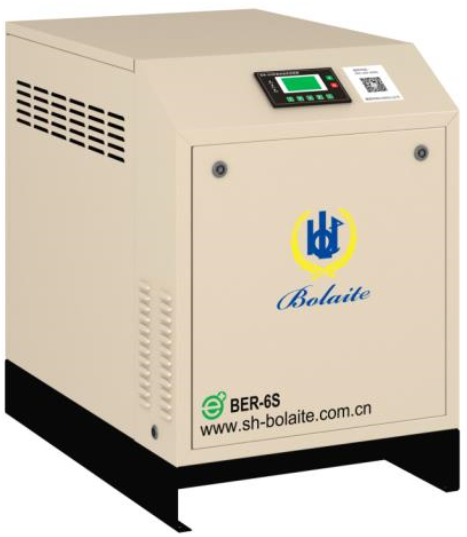

博莱特BER空压机余热回收系统

对于喷油螺杆压缩机,博莱特可以提供完整而成熟的空压机余热回收方案。通过对压缩机的改造,以热水的形式回收利用压缩热,回收效率最高可达空压机功率的70%。针对无油机、离心机等大型空压机余热回收,博莱特也有着一整套的完善解决方案。


在线询价 联系我们

空压机余热回收热水的应用


● 洗澡热水

● 介质加热

● 工艺热水加热

● 热水采暖

● 散热器

● 中央空调热水

● 风幕机

● 锅炉补水预加热



喷油螺杆压缩机热能回收


空气压缩机的工作过程中,输入电能的80%左右变成热量,余不足20%左右变成最终的压缩空气能。



离心机热能回收原理流程图


● 方案一:只回收三级热量;适用于绝大多数热水应用场合

● 方案二:同时回收二级和三级热量;适用于:进水温度<35℃,出水(热水)温度要求:<60℃;如:洗澡、采暖、生活用水等应用



整体解决方案


博莱特针对空气压缩机余热回收项目,提供整体解决方案,提供除了余热回收设备以外的其他辅助设备。可以避免由于水结垢对能量回收装置造成的损坏,延长热回收装置的寿命, 保障加热的水的不受污染,可更好的控制空气压缩机的运行温度。






● 闭式循环泵组



● 开式循环泵组


可显示进水温度、出水温度,冷却水进水温度、出水温度,回水压力、出水压力。2台水泵采用机电互控,一台出现故障,另一台自启动。



热回收型号

空压机轴功率

可回收能量

水流量

温升(℃)(△T=40℃)

(KW)

(KW)

(L/H)

进水温度

出水温度

BER-2S

30

22

450

20

60

37

26

560

20

60

45

31

680

20

60

55

38

830

20

60

BER-3S

75

52

1130

20

60

90

63

1350

20

60

BER-4S

110

77

1650

20

60

132

92

1980

20

60

160

112

2400

20

60

BER-5S

185

129

2780

20

60

200

140

3000

20

60

220

154

3280

20

60

250

175

3760

20

60

BER-6S

280

196

4200

20

60

315

220

4730

20

60

355

248

5300

20

60



















说明:根据水质状况不同,换热器有板式和列管式可供选择。



标准配置


序号名称数量 单位备注
1丹弗斯板式热换器1
2三通油温控阀1 只自带温度设定旁通功能
3智能控制系统1 只可控制空压机风机启停
4温度传感器2 显示进出水温度
5箱体1 套


可选配置

● 循环水泵与热水泵接触器

● 列管式换热器(水质较差的客户)


可选配件

● 电子液位计

● 补水电磁阀

● 循环水泵
